Board

Unsere Ideen bringen Sie voran

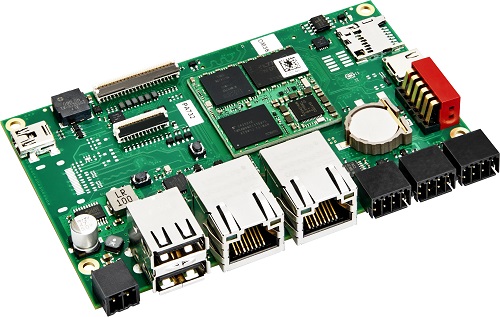

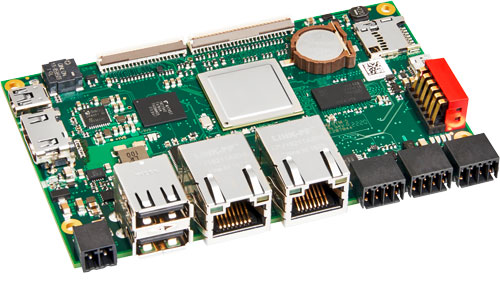

CPU-Boards sind eine Kombination aus Microprozessor, SoM oder alternativ einem Compute Module Raspberry Pi, Speicher, Kommunikations- und LCD-Schnittstellen sowie wichtigen Sicherheitsstandards auf einer kompakten Leiterplatte. Die Funktionen der Boards lassen sich über Erweiterungsstecker individuell ausbauen. Diese leistungsfähige und unabhängige Plattform ist vielfältig einsetzbar und eine sichere Investition in Ihre zukünftigen Projekte.

  • Reduzierter Entwicklungs­aufwand

    Standard Peripherie-Set mit einer Vielzahl an Schnittstellen sowie Rechenleistung und Speicherausbau je nach Bedarf skalierbar.

  • Kein Overhead

    Die Kombination aus leistungsfähigem, kompaktem Rechenkern auf dem SoM-Modul und aktuellen Kommunikationsschnittstellen auf dem Board bietet eine effiziente Lösung für vielfältigste Anwendungen.

  • Skalierbare Rechen­leistung

    CPUs sind je nach Bedarf an Performance mit individuellem Prozessor und passendem Speicherausbau wählbar.

  • Vorkon­figurierte Lieferung

    Auf Wunsch inklusive Bootloader, Betriebssystem, vordefinierter Anwendung und MAC-Adressen.

  • Aktuelle Verschlüs­selungs­technologien

    Secure-Boot und weitere Sicherheitsfunktionen werden höchsten Security Ansprüchen gerecht.

  • Verfügbare Software-Tools

    Vorkonfigurierte Entwicklungsumgebung und angepasstes Linux Board Support Package unterstützen einen schnellen Start der Applikationsentwicklung.

  • Vielfältig einsetzbar

    Eine Kombination aus System-on-Module (SoM) und Board bietet eine leistungsfähige und unabhängige Plattform.

  • FAQ

    Häufig gestellte Fragen

BL i.MX8M Plus

BL i.MX8M Plus

Baseboard für KI-Anwendungen mit 4k HDMI-Anschluss

  • NXP i.MX8M Plus, 4x Arm® Cortex®-A53 @1,6 GHz mit Neural-Processing-Unit (NPU)
  • Dual-Display-Support (LVDS/HDMI 2.0a), Kamera-Support (4-lane CSI mit PHY)
  • Dual-Gigabit-Ethernet, 1x USB 3.0 Type-C, 2 USB 2.0

Angebot Anfordern

Zubehör

  • AC Connector Set
  • AC Power Supply
  • AC Micro SD

Software

  • Embedded Linux (Yocto Distribution)

Technische Daten

FunktionStandard-LayoutOptionen
Mikroprozessor
CPUNXP i.MX8M Plus, 4x Arm® Cortex®-A53 @1,6 GHz (1,8 GHz), 1x Arm® Cortex®-M7 @800 MHz, 2D GPU und 3D GPU, NPU (2.3 TOPS)
Speicher SOM
LPDDR4-RAM4 GB1 GB...2 GB
eMMC32 GB4 GB...64 GB
Speicher Baseboard
EEPROM8 kB (64 kb)
SD-Karte1x microSD-Karten-Slot
nv Memory8 kB (64 kb) EERAM
Kommunikation
Ethernet2x 1 Gbit/s
USB2x 2.0 Host, 1x 3.0 Typ-C
DIO4x DIO (24 V / bis zu 800 mA)
Serielle Schnittstelle1x RS232, 1x RS485
CAN1x CAN FD
Display/Touch
LCD Schnittstelle1x HDMI (bis zu 4Kp30), 1x LVDs (bis zu 1366x768p60)
Touch1x I2C, 1x USB
Kamera
Kamera Schnittstelle1x MIPI CSI (4-lane)
Software
BetriebssystemEmbedded Linux (Yocto Distribution)
BootloaderU-Boot
Sonstiges
Spannungsversorgung24 V DC ±20 %
Temperaturbereich0° C…+55° C, ambient, nicht kondensierend
Formfaktor105,5 x 67 mm (4,3”)
RTC 5ppm Genauigkeit
RTC-PufferungCR1220
Debug1x Konsole
Erweiterungsstecker1x SDIO (8-bit), 1x I2C, 1x SPI, 1x SAI, 1x PCIe, 1x USB, 1x MIPI-CSI, 1x UART
Audio1x Buzzer
Approval CE
Sicherheit
BL i.MX8M Mini

BL i.MX8M Mini

Das Baseboard mit High-Performance-Prozessor Quad Core 1,6 GHz

  • NXP i.MX8M Mini, 4x Arm® Cortex®-A53 @1,6 GHz
  • 1x Arm® Cortex®-M4 @400 MHz
  • 1 GB bis zu 4 GB LPDDR4-RAM

Angebot Anfordern

Zubehör

  • AC Connector Set
  • AC Power Supply
  • AC Micro SD

Software

  • Embedded Linux (Yocto Distribution)
  • Optional CODESYS® SoftSPS
  • arm SystemReady IR certified V1.0

Technische Daten

FunktionStandard-BestückungOptionen
Mikroprozessor
CPUNXP i.MX8M Mini, 4x Arm® Cortex®-A53 @1,6 GHz, 1x Arm® Cortex®-M4 @400 MHz, 2D GPU und 3D GPU
Speicher SOM Modul
LPDDR4-RAM4 GB1 GB / 2 GB
NOR-Flash2 MB
Speicher SOM Baseboard
eMMC32 GB4 GB / 64 GB
SD-Karte1x microSD-Karten-Slot
nv Memory8 kB (64kb) EERAM
Kommunikation
Ethernet1x 1 Gbit/s, 1x 10/100 Mbit/s
USB2x 2.0 Host, 1x 2.0 OTG
DIO4x DIO (24 V/bis zu 800 mA)
Seriell1x RS232, 1x RS485
CAN1x CAN 2.0 B
Display/Touch
LCD Interface1x HDMI, 1x LVDS, bis zu 1920 x 1080 @60 fps
Touch1x I2C, 1x USB
Sonstiges
Spannungsversorgung24 V DC ±20 %
StromverbrauchLinux running < 3 W
Temperaturbereich0° C…+70° C, ambient, nicht kondensierend
BetriebssystemEmbedded Linux (Yocto Distribution)
Formfaktor105,5 x 67 mm (4,3”)
RTC5ppm Genauigkeit
RTC-PufferungCR1220
Debug1x Konsole
Erweiterungsstecker1x I2S, 1x PCIe, 1x SPI, 1x SDIO (8 Bit), 1x QSPI, 1x SAI, 1x USB, Kamera Interface 1x MIPI CSI (4-lane)
Audio1x Buzzer
SicherheitHAB Secure Boot, TrustZone, True RNG, RSA bis zu 4096, AES-128/192/256, 3DES, ARC4, MD-5, SHA bis zu 256, ECC, Secure JTAG
BL i.MX6 ULL/UL

BL i.MX6 ULL/UL

Komplexer Applikationsprozessor, so einfach wie ein Mikrocontroller

  • NXP i.MX6 ULL 1x Arm® Cortex®-A7 @800 MHz
  • NXP i.MX6 UltraLight 1x Arm® Cortex®-A7 @528 MHz
  • 256 MB bis zu 512 MB DDR3-RAM

Angebot Anfordern

Zubehör

  • AC Connector Set
  • AC Power Supply
  • AC microSD

Software

  • Embedded Linux (Yocto Distribution)
  • Optional Codesys® SoftSPS

Technische Daten

FunktionStandard-Bestückung ULLStandard-Bestückung ULOptionen
Mikroprozessor
CPUNXP i.MX6 ULL 1x Arm® Cortex®-A7 @800 MHzNXP i.MX6 UltraLite 1x Arm® Cortex®-A7 @528 MHz
Speicher SoM Module
DDR3-RAM512 MB512 MB256 MB
NAND-Flash512 MB512 MB256 MB
NOR-Flash1 MB1 MB
Speicher SoM Baseboard
eMMC4 GB4 GB8 GB - 64 GB
SD-Karte1x microSD-Karten-Slot1x microSD-Karten-Slot
nvMemory8 kByte nvSRAM8 kByte nvSRAM
Kommunikation
Ethernet2x 10/100 Mbit/s2x 10/100 Mbit/s
USB2x 2.0 Host, 1x 2.0 OTG2x 2.0 Host, 1x 2.0 OTG
Seriell1x RS232, 1x RS4851x RS232, 1x RS485
CAN1x CAN 2.0 B1x CAN 2.0 B
DIO2x DIO (24 V/bis zu 800 mA)2x DIO (24 V/bis zu 800 mA)
AIO2x AIN (0…24 V)2x AIN (0…24 V)
Display/Touch
LCD Interface1x RGB 24 bit bis zu 1366 x 768 @60 fps1x RGB 24 bit bis zu 1366 x 768 @60 fps
Touch1x I2C, 1x USB1x I2C, 1x USB
Sonstiges
Spannungsversorgung24 V DC ±20 %24 V DC ±20 %
StromverbrauchLinux running <1,5 WLinux running <1,5 W
Temperaturbereich0° C…+70° C, ambient, nicht kondensierend0° C…+70° C, ambient, nicht kondensierend
BetriebssystemEmbedded Linux (Yocto Distribution)Embedded Linux (Yocto Distribution)
Formfaktor105,5 x 67 mm (4,3”)105,5 x 67 mm (4,3”)
RTC5 ppm Genauigkeit5 ppm Genauigkeit
RTC-PufferungCR1220CR1220
Debug1x Konsole1x Konsole
Erweiterungsstecker2x USB, 1x I2C2x USB, 1x I2C1x SPI anstatt nvSRAM
Audio1x Buzzer1x Buzzer
SicherheitSecure Boot, RNG, AES-128Secure Boot, TRNG, Tamper Detection, Secure Storage (including 32 kb Secure RAM), Cryptographic Accelerators (AES-128, DES 3DES, ARC4, MD5, SHA-1, SHA-224, SHA-256, RSA/ECDSA), Secure Debug, OTP Space
BL STM32 MP157

BL STM32 MP157

Dreifache Prozessorleistung für Ihr Projekt

  • STM32 MP157A, 2x Arm® Cortex®-A7 @650 MHz
  • 1x Arm® Cortex®-M4 @200 MHz
  • 256 MB bis zu 512 MB DDR3-RAM

Angebot Anfordern

Zubehör

  • AC Connector Set
  • AC Power Supply
  • AC microSD

Software

  • Embedded Linux (Yocto Distribution)

Technische Daten

FunktionStandard LayoutOptionen
Mikroprozessor
CPUSTM32MP157A 2x Arm® Cortex®-A7 @650 MHz, 1x Arm® Cortex®-M4 @200 MHz, 3D GPU
Speicher SoM Modul
DDR3-RAM512 MB256 MB
NAND-Flash512 MB256 MB
NOR-Flash2 MB
Speicher SoM Baseboard
eMMC4 GB8 GB - 64 GB
SD-Karte1x microSD Slot
Kommunikation
Ethernet2x 10/100 Mbit/s
USB2x 2.0 Host, 1x 2.0 OTG
Serial1x RS232, 1x RS485
CAN1x CAN FD
DIO2x DIO (24 V/bis zu 800 mA)
AIO2x AIN (0...24 V)
Display/Touch
LCD Interface1x RGB 24 bit, 1x LVDS, 1x HDMI bis zu 1024 x 600 @60fps
Touch1x I2C, 1x USB
Sonstiges
Spannungsversorgung24 V DC ±20 %
StromverbrauchLinux running < 2,5 W
Temperaturbereich0 °C…+70 °C, ambient, nicht kondensierend
Betriebssystem Embedded Linux (Yocto Distribution)
Formfaktor105,5 x 67 mm (4,3”)
RTC5ppm Genauigkeit
RTC-PufferungCR1220
Debug1x Konsole
Audio 1x Buzzer
SicherheitTrustZone, SHA-256, MD5, HMAC, 3x Tamper Pins mit 1 aktive, Secure RAMs, Secure Peripherals, Secure RTC, Analog true RNG, 98-bit unique ID
BL Pi-Tron CM4

BL Pi-Tron CM4

Compute Module 4 für mehr Performance

  • Broadcom BCM2711, 4x Arm® Cortex-A72, 64-bit SoC @1,5 GHz
  • Bis zu 8 GB LPDDR4-RAM
  • Für CODESYS® SoftSPS geeignet

Angebot Anfordern

Zubehör

  • AC Connector Set
  • AC Power Supply
  • AC microSD

Software

  • Raspbian Linux (nicht vorinstalliert)
  • Optional CODESYS® SoftPLC

Technische Daten

FunktionStandard-Bestückung
Mikroprozessor
CPUBroadcom BCM2711, 4x Arm® Cortex®-A72, 64-bit SoC @1,5 GHz, H.265 (HEVC) bis zu 4Kp60 decode, H.264 bis zu 1080p decode, 1080p30 encode OpenGL ES 3.1, Vulkan 1.0
Speicher
LPDDR4-RAM2 GByte optional 1 GByte, 4 GByte, 8 GByte
eMMC16 GByte optional Lite/8 GByte/32 GByte (lite: ohne eMMC nur mit micoSD-Karte)
EEPROM4 kB
SD-KarteCM4 Lite: 1x microSD-Karten Slot für Betriebssystem, CM4 8 GByte, 16 GByte, 32 GByte: 1x microSD-Karten Slot für Daten
Kommunikation
Ethernet1x 1 Gbit/s, 1x 10/100 Mbit/s
USB2x 2.0 Host, 1x 2.0 OTG: nur um eMMC zu programmieren
I/O28x GPIO, unterstützt bis zu 5x UART, 5x I2C, 5x SPI, 2x PWM, 1x SDIO (4 Bit), M.2 B-Key 3042 (PCIe 1-lane Host, Gen 2 (5 Gbps)
DIO4x DIO (24 V/bis zu 800 mA)
Seriell1x RS232, 1x RS485 (Modbus-fähig)
CAN1x CAN 2.0B/FD
WLAN/Bluetooth®Optional 2,4 GHz/5,0 GHz IEEE 802.11b/g/n/ac wireless BT 5.0, BLE
Display/Touch
LCD Interface1x DSI 2-lane (bis zu 1 Gbit/s per lane - Rpi-DSI0 22 pol.) 1x DSI 4-lane (bis zu 1 Gbit/s per lane-DSI1 40 pol. FFC), 1x HDMI 2.0 (up to 4Kp60-HDMI0), 1x HDMI (HDMI1-40 pol. FFC)
Touch1x I2C, 1x USB
Kamera Interface1x CSI 2-lane (MIPI Rpi-CSI0 22 pol.)
Sonstiges
Spannungsversorgung24 V DC ±20 %
Stromverbrauch3,4 W ... 9,6 W
Temperaturbereich0 °C…+55 °C, ambient, nicht kondensierend
BetriebssystemRaspbian Linux (nicht vorinstalliert)
Formfaktor105,5 x 69,6 mm
Externe RTC1x auf Baseboard
RTC-PufferungCR2032
Debug1x Konsole
Erweiterungsstecker1x M.2, Raspberry Pi GPIO Header 40-Pin
ZulassungCE
*bei Verwendung von eMMC Speichern ist das Booten über die SD-Karte nicht möglich
BL Pi-Tron CM3+

BL Pi-Tron CM3+

Industrial Raspberry Pi

  • Broadcom BCM2837B0 4x Arm® Cortex-A53 @1,2 GHz
  • 3D Video Engine, 1 GB LPDDR2-RAM
  • Für CODESYS® SoftSPS geeignet

Angebot Anfordern

Zubehör

  • AC Connector Set
  • AC Power Supply
  • AC microSD

Software

  • Raspbian Linux
  • Optional CODESYS® SoftSPS

Technische Daten

FunktionStandard-Bestückung
Mikroprozessor
CPUBroadcom BCM2837B0 4x Arm® Cortex®-A53 @1,2 GHz, 3D Video Engine
Speicher
LPDDR2-RAM1 GB
eMMC*32 GB optional Lite/8 GB (Lite ohne eMMC nur mit microSD-Karte)
SD-KarteCompute Module CM3+ Lite, 1x microSD-Karten-Slot für Betriebssystem
FRAM2 kB (16 kbit)
Kommunikation
Ethernet2x 10/100 Mbit/s
USB2x 2.0 Host
I/O28x GPIO, unterstützt bis zu 2x UART, 2x I2C, 2x SPI, 2x PWM, 1x SDIO (4 Bit)
DIO4x DIO (24 V/bis zu 800 mA)
Seriell1x RS232, 1x RS485
CAN1x CAN 2.0B
Display/Touch
LCD Interface1x DSI 2-lane (bis zu 1 Gbit/s per lane, RPI-DSI1) 1x Micro-HDMI 1.3a 1080p @30 fps
Touch1x I2C, 1x USB
Kamera Interface1x CSI 2-lane (bis zu 1 Gbit/s per lane - MIPI Rpi-CSI1)
Sonstiges
Spannungsversorgung24 V DC ±20 %
Stromverbrauch3,4 W…9,6 W (ohne Peripherie)
Temperaturbereich0 °C…+55 °C, ambient, nicht kondensierend
BetriebssystemRaspbian Linux (nicht vorinstalliert)
Formfaktor105,5 x 67 mm (4,3“)
Externe RTC1x auf Baseboard
RTC-PufferungCR1220
Debug1x Konsole
ErweiterungssteckerRaspberry Pi 40-Pin GPIO-Header
*bei Varianten mit eMMC Speicher ist der SD-Karten-Slot nicht verfügbar
PiXtend® V2 -L- Pi 4

PiXtend® V2 -L- Pi 4

Leistungsstark und industriegerecht

  • Raspberry Pi 4 B Einplatinencomputer
  • Retain-Speicher 64 Bytes Flash EEPROM
  • Für CODESYS® SoftSPS geeignet

Angebot Anfordern

Zubehör

  • AC Connector Set
  • AC Power Supply
  • AC microSD

Software

  • Raspbian Linux
  • Optional CODESYS® V3 SoftSPS
  • C
  • Python

Technische Daten

FunktionPIXTEND® V2-L-PI 4PIXTEND® V2-L-
CPUBroadcom BCM 2711, Raspberry Pi 4 Model BBroadcom BCM 2837B0, Raspberry Pi 3 Model B+
Hardware
Spannungsversorgung24 V DC ±20 %24 V DC ±20 %
Retain-/Remanenz-Speicher64 Bytes Flash EEPROM64 Bytes Flash EEPROM
Real Time Clock (RTC) mit Batterie-Pufferung mit Batterie-Pufferung
Temperatur- und Luftfeuchtesensorenbis zu vier DHT11, DHT22, AM2302bis zu vier DHT11, DHT22, AM2302
CAN Bus1x **1x **
RS2321x *1x *
RS4851x *, Modbus RTU-fähig1x *, Modbus RTU-fähig
Digitale Eingänge (DI)16x 3,3 / 5 / 12 / 24 V16x 3,3 / 5 / 12 / 24 V
Digitale Ausgänge (DO)12x PNP 5 / 12 / 24 V, 0,5 A12x PNP 5 / 12 / 24 V, 0,5 A
Analoge Spannungseingänge (AI-U) 4x 0...5 V, 0...10 V, 10 Bit4x 0...5 V, 0...10 V, 10 Bit
Analoge Stromeingänge (AI-I)2x 0...20 mA, 10 Bit 2x 0...20 mA, 10 Bit
Analoge Spannungsausgänge (AO)2x 0...10 V, 10 Bit2x 0...10 V, 10 Bit
Relais4x, max. 230 V / 6 A4x, max. 230 V / 6 A
PWM-/Servo-Ausgänge6x, 16 Bit Auflösung, 5 V6x, 16 Bit Auflösung, 5 V
GPIO4x 5 V GPIO4x 5 V GPIO
Schnittstellen und I/Oskurzschlussfest, Versorgung mit Verpol- und Überlastschutz (selbstrückstellende Sicherung) kurzschlussfest, Versorgung mit Verpol- und Überlastschutz (selbstrückstellende Sicherung)
Max. Umgebungstemperatur0 °C…+50 °C0 °C…+50 °C
Maße ohne Gehäuse236,3 x 101,8 x 27 mm236,3 x 101,8 x 27 mm
HutschienengehäuseAluminiumAluminium
Extension Board & Basic1 B+, 2 B, 3 B, 3 B+, 4 B1 B+, 2 B, 3 B, 3 B+, 4 B
*RS232 und RS485 können nicht gleichzeitig betrieben werden
**CAN Schnittstelle und analoge Ausgänge (AO) können nicht parallel verwendet werden

Software Downloads

PiXtend® -V2- Software Downloads
Name VersionDatumSoftwareReadmeInfo
SD Cards, CODESYS® setup & supporting files-.--.-Link-.--.-
C Library and Linux Tools (pxdev)0.5.82021-06-22RepoREADME.mdCHANGELOG.md
PiXtend® Python Library -V2-0.1.42021-06-01RepoREADME.mdCHANGELOG.md
FHEM Module1.3.02021-10-26RepoREADME.mdCHANGELOG.md
Node-RED0.1.32021-09-09RepoREADME.mdCHANGELOG.md
CODESYS® - PiXtend® -V2_ Target2.1.82021-06-24RepoREADME.mdCHANGELOG.md
PiXtend® V1.x legacy files-.--.-Link-.--.-
PiXtend® V2 -S- Pi 4

PiXtend® V2 -S- Pi 4

Schnell, zuverlässig und anschlussfreudig

  • Raspberry Pi 4 B Einplatinencomputer
  • Retain-Speicher 32 Bytes Flash EEPROM
  • Für CODESYS® SoftSPS geeignet


Angebot Anfordern

Zubehör

  • AC Connector Set
  • AC Power Supply
  • AC microSD

Software

  • Raspbian Linux
  • Optional CODESYS® SoftSPS
  • C
  • Python

Technische Daten

FunktionPIXTEND® V2-S-PI 4PIXTEND® V2-S-
CPUBroadcom BCM 2711, Raspberry Pi 4 Model BBroadcom BCM 2837B0, Raspberry Pi 3 Model B+
Hardware
Spannungsversorgung24 V DC ±20 %24 V DC ±20 %
Retain-/Remanenz-Speicher32 Bytes Flash EEPROM32 Bytes Flash EEPROM
Real Time Clock (RTC) mit Batterie-Pufferung mit Batterie-Pufferung
Temperatur- und Luftfeuchtesensorenbis zu vier DHT11, DHT22, AM2302bis zu vier DHT11, DHT22, AM2302
RS2321x 1x
RS485per USB-Dongleper USB-Dongle
Digitale Eingänge (DI)8x 3,3 / 5 / 12 / 24 V8x 3,3 / 5 / 12 / 24 V
Digitale Ausgänge (DO)4x PNP 5 / 12 / 24 V, 0,5 A4x PNP 5 / 12 / 24 V, 0,5 A
Analoge Spannungseingänge (AI) 2x 0...5 V, 0...10 V, 10 Bit2x 0...5 V, 0...10 V, 10 Bit
Analoge Spannungsausgänge (AO) 2x 0...10 V, 10 Bit 2x 0...10 V, 10 Bit
Relais4x, max. 230 V / 6 A4x, max. 230 V / 6 A
PWM-/Servo-Ausgänge2x 16 Bit, 2x 8 Bit Auflösung, 5 V2x 16 Bit, 2x 8 Bit Auflösung, 5 V
GPIO4x 5 V GPIO4x 5 V GPIO
Schnittstellen und I/Oskurzschlussfest, Versorgung mit Verpol- und Überlastschutz (selbstrückstellende Sicherung) kurzschlussfest, Versorgung mit Verpol- und Überlastschutz (selbstrückstellende Sicherung)
Max. Umgebungstemperatur0 °C…+50 °C0 °C…+50 °C
Maße ohne Gehäuse166,3 x 101,8 x 27 mm166,3 x 101,8 x 27 mm
HutschienengehäuseAluminiumAluminium
Extension Board & Basic1 B+, 2 B, 3 B, 3 B+, 4 B1 B+, 2 B, 3 B, 3 B+, 4 B

Software Downloads

PiXtend® -V2- Software Downloads
Name VersionDatumSoftwareReadmeInfo
SD Cards, CODESYS® setup & supporting files-.--.-Link-.--.-
C Library and Linux Tools (pxdev)0.5.82021-06-22RepoREADME.mdCHANGELOG.md
PiXtend® Python Library -V2-0.1.42021-06-01RepoREADME.mdCHANGELOG.md
FHEM Module1.3.02021-10-26RepoREADME.mdCHANGELOG.md
Node-RED0.1.32021-09-09RepoREADME.mdCHANGELOG.md
CODESYS® - PiXtend® -V2_ Target2.1.82021-06-24RepoREADME.mdCHANGELOG.md
PiXtend® V1.x legacy files-.--.-Link-.--.-
PiXtend® V2 -S-

PiXtend® V2 -S-

Schnell, zuverlässig und anschlussfreudig

  • Raspberry Pi 3B+ Einplatinencomputer
  • Retain-Speicher 32 Bytes Flash EEPROM
  • Für CODESYS® SoftSPS geeignet

Angebot Anfordern

Zubehör

  • AC Connector Set
  • AC Power Supply
  • AC microSD

Software

  • Raspbian Linux
  • Optional CODESYS® SoftSPS
  • C
  • Python

Technische Daten

HardwarePiXtend® V2 -S-
Spannungsversorgung24 V DC ±20 %
Retain-/Remanenz-Speicher32 Bytes Flash EEPROM
Real Time Clock (RTC)mit Batterie-Pufferung
Temperatur- und Luftfeuchtesensorenbis zu vier DHT11, DHT22, AM2302
RS2321x
RS485per USB-Dongle
Digitale Eingänge (DI)8x 3,3 / 5 / 12 / 24 V
Digitale Ausgänge (DO)4x PNP 5 / 12 / 24 V, 0,5 A
Analoge Spannungseingänge (AI)2x 0…5 V, 0…10 V, 10 Bit
Analoge Spannungsausgänge (AO)2x 0…10 V, 10 Bit
Relais4x, max. 230 V / 6 A
PWM-/Servo-Ausgänge2x 16 Bit, 2x 8 Bit Auflösung, 5 V
GPIO4x 5V GPIO
Schnittstellen und I/Oskurzschlussfest, Versorgung mit Verpol- und Überlastschutz (selbstrückstellende Sicherung)
Maximale Umgebungstemperatur0 °C…+50 °C
Maße ohne Gehäuse166,3 x 101,8 x 27 mm
HutschienengehäuseAluminium
Unterstützte RPI Modelle1 B+, 2 B, 3 B, 3 B+, 4 B (Extension Board & Basic)
Software
Kurze Zykluszeiten2,5 ms (400 Hz)
Support für:CODESYS® V3, C- und Phyton Library, FHEM, Node-RED

Software Downloads

PiXtend® -V2- Software Downloads
Name VersionDatumSoftwareReadmeInfo
SD Cards, CODESYS® setup & supporting files-.--.-Link-.--.-
C Library and Linux Tools (pxdev)0.5.82021-06-22RepoREADME.mdCHANGELOG.md
PiXtend® Python Library -V2-0.1.42021-06-01RepoREADME.mdCHANGELOG.md
FHEM Module1.3.02021-10-26RepoREADME.mdCHANGELOG.md
Node-RED0.1.32021-09-09RepoREADME.mdCHANGELOG.md
CODESYS® - PiXtend® -V2_ Target2.1.82021-06-24RepoREADME.mdCHANGELOG.md
PiXtend® V1.x legacy files-.--.-Link-.--.-
PiXtend® V2 - L-

PiXtend® V2 - L-

Schnell, zuverlässig und anschlussfreudig

  • Raspberry Pi 3B+ Einplatinencomputer
  • Retain-Speicher 64 Bytes Flash EEPROM
  • Für CODESYS® SoftSPS geeignet

Angebot Anfordern

Zubehör

  • AC Connector Set
  • AC Power Supply
  • AC microSD

Software

  • Raspbian Linux
  • Optional CODESYS® SoftSPS
  • C
  • Python

Technische Daten

HardwarePiXtend® V2 -L-
Spannungsversorgung24 V DC ±20 %
Retain-/Remanenz-Speicher64 Bytes Flash EEPROM
Real Time Clock (RTC)mit Batterie-Pufferung
Temperatur- und Luftfeuchtesensorenbis zu vier DHT11, DHT22, AM2302
CAN Bus1x **
RS2321x *
RS4851x *, Modbus RTU-fähig
Digitale Eingänge (DI)16x 3,3 / 5 / 12 / 24 V
Digitale Ausgänge (DO)12x PNP 5 / 12 / 24 V, 0,5 A
Analoge Spannungseingänge (AI-U)4x 0…5 V, 0…10 V, 10 Bit
Analoge Stromausgänge(AI-I)2x 0…20 mA, 10 Bit
Analoge Spannungsausgänge (AO)2x 0…10 V, 10 Bit
Relais4x, max. 230 V / 6 A
PWM-/Servo-Ausgänge6x, 16 Bit Auflösung, 5 V
GPIO4x 5 V GPIO
Schnittstellen und I/Oskurzschlussfest, Versorgung mit Verpol- und Überlastschutz (selbstrückstellende Sicherung)
Maximale Umgebungstemperatur0 °C…50 °C
Maße ohne Gehäuse236,3 x 101,8 x 27 mm
HutschienengehäuseAluminium
Unterstützte RPI Modelle1 B+, 2 B, 3 B, 3 B+, 4 B (Extension Board & Basic)
Software
Kurze Zykluszeiten5 ms (200 Hz)
Support für:CODESYS® V3, C- und Phyton Library, FHEM, Node-RED
*RS232 und RS485 können nicht gleichzeitig betrieben werden
**CAN Schnittstelle und analoge Ausgänge (AO) können nicht parallel verwendet werden

Software Downloads

PiXtend® -V2- Software Downloads
Name VersionDatumSoftwareReadmeInfo
SD Cards, CODESYS® setup & supporting files-.--.-Link-.--.-
C Library and Linux Tools (pxdev)0.5.82021-06-22RepoREADME.mdCHANGELOG.md
PiXtend® Python Library -V2-0.1.42021-06-01RepoREADME.mdCHANGELOG.md
FHEM Module1.3.02021-10-26RepoREADME.mdCHANGELOG.md
Node-RED0.1.32021-09-09RepoREADME.mdCHANGELOG.md
CODESYS® - PiXtend® -V2_ Target2.1.82021-06-24RepoREADME.mdCHANGELOG.md
PiXtend® V1.x legacy files-.--.-Link-.--.-
nach oben
